国产又色又爽又舒服的视频_国产亚洲精品线观看动态图_中国A级毛片免费观看_精品爆乳一区二区三区无码AⅤ_国产又粗又大又猛又爽的色网视频

無(wú)水泥耐火澆注料





-之前呢說(shuō)過(guò)，使用加入CA-70純鋁酸鈣水泥等的耐火澆注料，今天來(lái)說(shuō)一下無(wú)水泥耐火澆注料。無(wú)水泥耐火澆注料也稱之為超微粉結(jié)合耐火澆注料，是在超低水泥耐火澆注料的基礎(chǔ)上發(fā)展起來(lái)的。

-由于該澆注料中的CaO小于百分之0.2，形成鈣鋁黃長(zhǎng)石等低熔物較少，因此高溫性能優(yōu)良，在窯爐等熱工設(shè)備的重要部位應(yīng)用較多，效果較好。

-無(wú)水泥耐火澆注料的品種有硅酸鋁質(zhì)、剛玉質(zhì)、莫來(lái)石質(zhì)、鎂質(zhì)、鋁鎂質(zhì)等。性能各有特色，所以應(yīng)用部位也不同。

-無(wú)水泥耐火澆注料的凝結(jié)硬化主要是通過(guò)超微粉的凝聚實(shí)現(xiàn)的，由凝結(jié)獲得強(qiáng)度，外加劑只起到促進(jìn)作用，所以在無(wú)水泥耐火澆注料中超微粉占有機(jī)器重要的地位。無(wú)水泥耐火澆注料是高級(jí)耐火澆注料，應(yīng)采用優(yōu)質(zhì)的原材料好人外加劑配制。

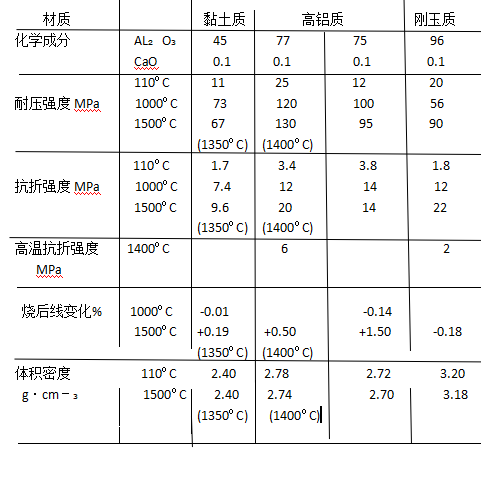

下面通過(guò)一組資料，列舉幾種無(wú)水泥耐火澆注料的品種來(lái)大概了解一下：



-從上組數(shù)據(jù)可以看出，無(wú)水泥耐火澆注料的烘干強(qiáng)度較低，隨著加溫強(qiáng)度的升高，強(qiáng)度顯著增加。



-在無(wú)水泥耐火澆注料中，CaO的含量上限為百分之0.2，因此應(yīng)選用CaO含量少的耐火原料，配制無(wú)水泥耐火澆注料。

 了解關(guān)于更多耐火材料澆注料：http://www.strategic-carbon.com/





上一篇：耐火水泥使用方法配比
下一篇：鋼包襯耐火材料的選擇應(yīng)用
